前言
中段安全門對上下井人員及設備安全起關鍵作用，是提升機安全運行的一道屏障，全國每年有多起人員及設備墜井事故跟安全門有關。礦用安全門閉鎖裝置是煙臺云控自動化科技有限公司工程師在幾十年現場工作經驗基礎上設計研發的礦井安全解決方案，能有效解決安全門保護不到位造成的隱患故障，為礦山安全生產保駕護航。
傳統安全門只加開關跟提升系統電氣連鎖，屬于被動保護，安全門隨時可以被外力打開，即便產生停車保護，事故也險肇或已發生。目前采用機械鎖鉤閉鎖存在結構復雜、維護量大、耗電大、不防水、運行壽命短等缺點，并且存在工人強制打開，造成手指受傷。
YKS-24系列新礦用安全門閉鎖裝置是依據《礦山安全規程》對礦井中段安全門要求閉鎖要求，結合國外同類先進技術，自主研制開發的新型安全保護裝備。
云控自動化研發的新礦用安全門閉鎖裝置具具備高強度、耐高溫、耐油、耐水、耐壓等突出優點；更具有高可靠性、免維護、使用壽命長、低功耗、抗干擾能力強等顯著特點）。該裝置可以對中段安全門有效閉鎖，避免誤操作打開，并及時將各種信息反饋到提升機電控系統。內置大吸力永磁鐵，不僅降低能耗，還能有效避免停電安全門誤打開。YKSAN-24-05-32型除具有500KG大力矩外，具有語音報警信號，大大提高了提升機系統安全性能。云控自動化研發的新礦用安全門閉鎖裝置可視作礦井安全門閉鎖的最優解決方案。
本手冊闡述了用戶安裝配線、操作運行、故障診斷和故障排除、日常維護保養等相關事宜。為確保能正確操作該系列礦用安全門閉鎖裝置，發揮其優越性能，請在裝機之前，詳細閱讀本手冊。
如對礦用安全門閉鎖裝置使用存在疑問或有特殊要求，請隨時聯絡煙臺云控自動化科技有限公司相關工程技術人員，我們將竭誠為您服務。
開箱時，請認真確認以下內容：
1.產品是否有破損、碰傷現象，零部件是否有損壞、脫落現象；
2.如果裝箱清單與您訂貨資料不符或產品有任何問題，請您隨時聯絡本公司聯系。同時請說明產品型號、規格、產品編號、購買日期、破損程度等情況，以便我們第一時間內為您解決。
一、注意事項
為了確保您的人身、設備及財產安全，在使用之前，請務必仔細閱讀本章內容，并在以后的搬運、安裝、運行、調試與檢修過程中遵照執行。
1.1安全標識定義
本符號提示如果不按要求操作，可能使身體受傷或設備損壞。
本符號提示操作時需要注意的事項或一些有用的信息。
1.2安裝注意事項
1.2.1注意
1.2.1.1安裝條件應在能承受礦用安全門閉鎖裝置重量的地方進行。
1.2.1.2安全門必須良好接地。
1.2.1.3如果礦用安全門閉鎖裝置有損傷或部件不符合時，請先咨詢銷售人員。
1.2.1.4礦用安全門閉鎖裝置只能用在本用戶手冊中規定的場合。
二、型號及技術指標說明
2.1型號及其含義
YKSAN-24-05-32系列礦用安全門閉鎖裝置型號含義。
2.2型號參數說明
|
|
YKSAN-24-05-32 |
|
力矩 |
500KG |
|
溫度 |
-15℃—40℃ |
|
溫升 |
15℃ |
|
海拔 |
<3500m |
|
防護等級 |
IP65 |
|
電壓 |
24VDC |
|
電流 |
280mA |
|
工作制 |
連續 |
|
語音 |
有 |
|
尺寸 |
280*133*93 |
2.3訂貨須知
1.根據安全門大小選擇力矩種類，根據力矩選擇安全門閉鎖裝置的訂貨型號。
2.或請單獨咨詢煙臺云控自動化科技有限公司。
2.4主要構件

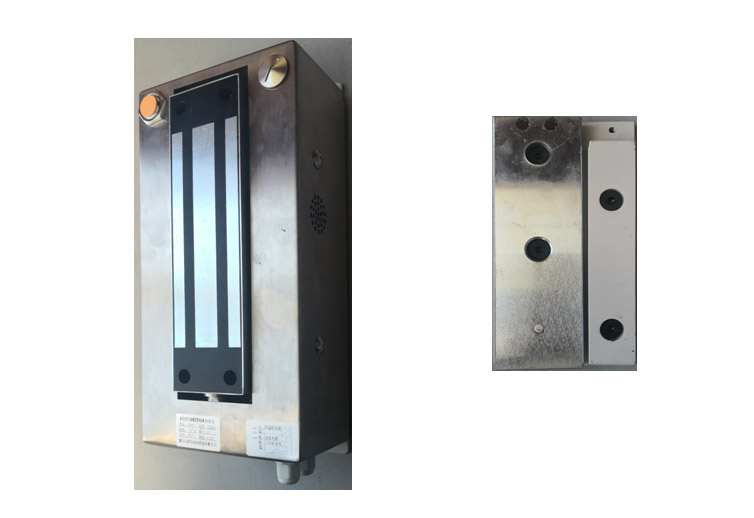

YKSAN-24-05-32系列礦用安全門閉鎖裝置具體實物照片如下：
三、礦用安全門閉鎖裝置安裝
設備到貨后請檢查一下設備，內部應有安全門閉鎖裝置、吸合構件、安裝支架和用戶手冊。
3.1安全門閉鎖裝置安裝
1、安全門閉鎖裝置與安全門打開側鋼梁焊接連接固定好，固定位置應位于安全門上部，安裝固定時注意垂直平整。
2、通電將吸合構件擺正吸合于安全門閉鎖裝置上，再將安裝支架焊接到吸合構件背面，然后將安裝支架焊接到現場安全門。
3、安裝時一定注意平整，吸合構件與安全門閉鎖裝置之間不能有縫隙和受力。
4、銜鐵上角磁鐵是檢測安全門是否關閉到位，焊接銜鐵時，一定先將該磁鐵取下，高溫將導致磁性不可逆損壞。
3.2安全門閉鎖裝置接線
閉鎖部分：關門控制=紅色電源負=藍色語音電源=棕色
安全門檢測：干接點輸出，棕色、藍色
3.3傳感器線纜
安全門閉鎖裝置需要5芯電纜連接，參考電纜型號如下：
傳感器電纜型號：RVV-5X0.5；
每組安全門閉鎖裝置放置一根電纜；
3.4安全門閉鎖裝置連鎖
1、建議客戶由提升機信號控制安全門，在罐籠運行中和不在本中段不允許開門。
2、建議與鎖罐裝置配合使用效果更好。
3、本裝置根據安監部分要求，裝置本身不允許有開門按鈕。用戶有需要自行在信號箱上設置或附近設置應急打開電鎖。
3.5礦用安全門閉鎖裝置調試
以上所有工作都按照說明書技術要求安裝連接完畢后，做好接地，接地電阻小于4歐姆，確認安全門閉鎖裝置供電為直流24V電源。
給安全門閉鎖裝置送電，首先會播報歡迎語音，當安全門靠近，首先裝置內置永磁鐵吸合，隨后安全門閉鎖裝置將安全門以高吸合力閉鎖，此時安全門閉鎖會播報對應語音提示，表示安全門已可靠閉合，內部閉合觸點信號經紅色和藍色線送出，可以接入信號系統。安全門鎖斷電打開時也會對應播報“安全門打開，請注意安全”。
故障排除
四、質量保證
請在手冊列明條件下儲存、使用該產品。公司提供免費12個月質保，提供終身技術支持和長期備件供應。
